化工廠作為流程工業的核心場景,其生產環境具有高溫、高壓、有毒有害氣體(如硫化氫、氯氣)、易燃易爆等特點,巡檢工作一直是安全生產的重中之重。傳統人工巡檢模式在面對復雜環境時存在諸多局限,而機器狗巡檢系統結合 4G/5G 物聯網技術,正成為破解化工廠巡檢難題的創新方案。
傳統化工廠巡檢依賴人工進入生產區域,存在三大核心風險與短板:
高安全風險:巡檢人員需頻繁出入含有毒氣體、高溫設備的危險區域,易發生中毒、燙傷等事故。據應急管理部數據,2023 年化工行業因人工巡檢操作不當引發的安全事故占比達 28%,單次事故平均損失超 120 萬元。
效率低下與覆蓋不足:大型化工廠裝置密集、管道交錯,人工巡檢日均覆蓋范圍僅為 20%,關鍵設備(如反應釜、儲罐)的巡檢周期長達 72 小時,難以滿足實時監測需求。某石化企業曾因延遲發現管道泄漏,導致有毒氣體擴散,停產整改 3 天,損失超 500 萬元。
數據碎片化與滯后:人工記錄的數據準確性受經驗影響(誤差率約 15%),且需事后錄入系統,數據滯后超 24 小時,無法為應急決策提供實時支撐。
機器狗巡檢系統通過 “硬件載體 + 智能感知 + 無線傳輸 + 云端分析” 的架構,實現全流程智能化巡檢:

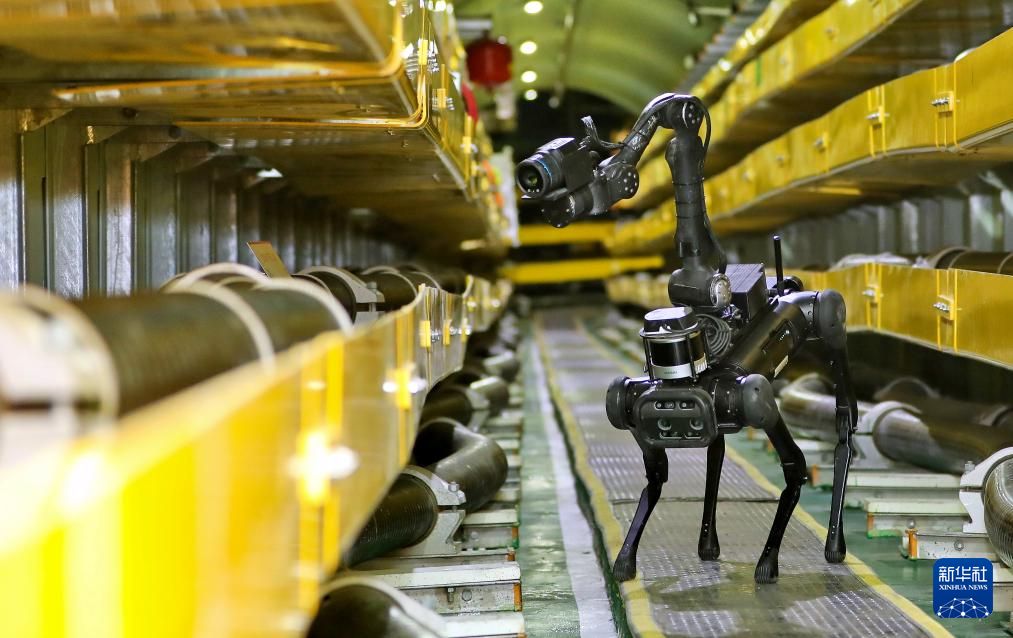

多維度環境與設備狀態監測:機器狗搭載氣體傳感器(檢測有毒氣體濃度,精度達 0.1ppm)、紅外熱像儀(測溫范圍 - 20℃~150℃,誤差 ±1℃)、高清攝像頭(識別管道腐蝕、閥門狀態),可對生產區域的氣體成分、設備溫度、外觀缺陷進行全方位采集。
自主導航與避障:基于激光雷達與 SLAM 算法,機器狗能自主規劃巡檢路徑,避開管道、設備等障礙物,在狹窄通道(寬度≥0.8 米)和上下坡(坡度≤30°)環境中靈活移動,定位精度達 ±5cm。
實時數據傳輸與遠程控制:采集的數據經 4G/5G 工業網關預處理(過濾噪聲數據)后,通過物聯網卡的 VPND 安全組網傳輸至云端平臺。管理人員可在監控中心實時查看數據,遠程控制機器狗調整巡檢路線或重點監測區域,響應延遲≤500ms。
智能預警與決策支持:云端平臺對數據進行分析,當氣體濃度超標(如硫化氫>10ppm)或設備溫度異常(超過設定閾值 10℃)時,自動觸發聲光報警,并推送異常位置與數據曲線,輔助制定處置方案。
其核心原理為:機器狗作為移動感知終端,通過傳感器采集數據→工業網關匯聚加密→物聯網卡構建的專用網絡傳輸至云端→AI 算法分析生成預警與報告→管理人員遠程干預,形成 “感知 - 傳輸 - 分析 - 決策” 閉環。
工業網關適應惡劣環境:采用工業級設計,支持 - 30℃~70℃寬溫工作,防護等級 IP65,能抵御化工廠的粉塵、水汽和腐蝕性氣體。某化工廠實踐顯示,其在連續 6 個月高濕度(85% RH)環境中,數據傳輸故障率<0.5%。
VPND 安全組網保障數據安全:物聯網卡通過獨立 APN 專線與公網隔離,數據傳輸采用 AES-128 加密,符合化工行業信息安全等級保護三級標準。在某項目中,該方案成功攔截 17 次網絡攻擊,確保巡檢數據零泄露。
穩定傳輸與抗干擾能力:4G/5G 多模切換技術,在化工廠復雜電磁環境(如電機、變頻器干擾)中,數據傳輸中斷率<1%。某案例中,機器狗在高壓設備附近仍能穩定回傳高清視頻(碼率 2Mbps),無卡頓現象。
成本與效率優化:相比人工巡檢,機器狗可 24 小時連續工作,單臺設備年度成本(含維護)約 8 萬元,僅為 3 名巡檢員年薪(約 30 萬元)的 27%;相比有線布線,物聯網卡方案初期部署成本降低 60%,某化工廠 50 臺機器狗采用FIFISIM物聯的通信方案,費用較傳統方案節省 120 萬元。
某大型石化企業催化車間巡檢項目:部署 10 臺機器狗,搭載FIFISIM物聯的 4G 工業網關與物聯網卡。系統運行后,有毒氣體泄漏預警響應時間從人工巡檢的 30 分鐘縮短至 15 秒,年度安全事故發生率下降 75%;設備異常發現率提升至 98%,非計劃停機時間減少 40 小時 / 年,挽回損失超 800 萬元。
某精細化工園區綜合巡檢項目:采用 5G 物聯網方案,20 臺機器狗實現對 80 個儲罐、30 條管道的全覆蓋巡檢。通過 VPND 組網,數據實時同步至園區應急指揮平臺,氣體濃度超標后,聯動閥門遠程關閉系統,處置時間從 15 分鐘縮至 3 分鐘,未發生擴散事故。
